回转驱动步进电机的正确选配信息参考
来源:    发表日期: 2020/4/20    阅读次数: 10743

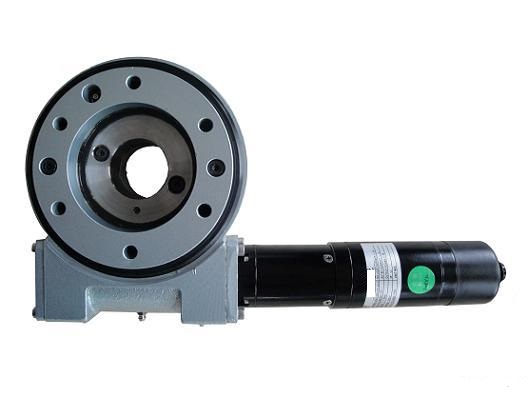

回转驱动(回转式减速器),可以采用直流12~36V供电,适合驱动电压24V~36V,回转驱动(回转式减速器

采用全数字电流环进行细分控制,电机的转矩波动小,低速运行平稳,振动和噪音低。高速时可输出相对较高

的力矩,定位精度高。广泛适用于雕刻机、数控机床、包装机械、传动设备等分辩率要求较高的设备上。

主要特点

平均电流控制,两相正弦电流驱动输出

直流12~36V供电

光电隔离信号输入/输出

有过压、欠压、过流、相间短路保护功能

8档细分和自动半流功能

8档输出相电流设置

具备脱机功能

启动转速高


高速力矩大
二、控制信号接口
1、控制信号定义
PUL:  步进脉冲信号输入端
DIR:  步进方向信号输入端
+5V:  信号输入共阳端
ENBL: 脱机使能信号输入端
脱机使能信号有效时复位驱动器故障,滚针轴承禁止任何有效的脉冲,驱动器的输出功率元件被关闭,电机无保持扭矩。
2、控制信号连接
上位机的控制信号可以高电平有效,也可以低电平有效。当高有效时,把所有控制信号的负端连在一起作为信号地,低有效时,把所有控制信号的正端连在一起作为信号公共端。
